Центробежные насосы широко применяются в промышленности для перекачивания различных жидкостей, включая агрессивные химические соединения, кислоты, щёлочи и морскую воду. Работа в таких условиях требует от насосного оборудования высокой устойчивости к коррозии, так как контакт с агрессивными средами может привести к быстрому разрушению материалов, снижению эффективности отдельных узлов или даже выходу из строя всей системы в целом. Да, в это трудно поверить, но обычная солёная морская вода считается агрессивной средой и способна со временем разрушить недешевое насосное оборудование. Давайте рассмотрим основные виды коррозии, материалы, применяемые в антикоррозийных промышленных центробежных насосах, а также критерии выбора подходящего оборудования.
Виды коррозии в агрессивной среде
Коррозия – это процесс разрушения металлов и сплавов вследствие химического или электрохимического взаимодействия с окружающей средой. В насосах, работающих с агрессивными жидкостями, могут возникать несколько типов коррозии.
Химическая коррозия
Возникает при прямом контакте металла с химически активной жидкостью. Например, насосы, перекачивающие серную или соляную кислоту, подвергаются интенсивному разрушению, если их материал не обладает достаточной устойчивостью. К примеру, обычная углеродистая сталь разрушается в течение нескольких недель при контакте с концентрированной серной кислотой, тогда как нержавеющая сталь марки 316L способна выдерживать такие условия годами.
Электрохимическая (гальваническая) коррозия
Происходит при контакте двух разных металлов в электролитической среде, например, в морской воде. Один из металлов становится анодом и начинает разрушаться быстрее. Например, если корпус насоса изготовлен из нержавеющей стали, а крепёжные элементы из обычной углеродистой стали, то крепёж подвергнется более быстрому разрушению.
Эрозионная коррозия
Эрозионная коррозия деталей промышленных насосов связана с механическим воздействием потока жидкости, содержащей абразивные частицы. Происходит ускоренное истирание поверхностей рабочих колес, корпуса и трубопроводов. Насосы, предназначенные для перекачивания жидкостей с песком, древесиной или металлическими частицами, требуют использования износостойких материалов, таких как дуплексная сталь или керамика. Обычная сталь, даже нержавеющая существенно снизит стоимость центробежного насоса, но будьте готовы к его раннему выходу из строя при постоянной эксплуатации.
Коррозия под напряжением
Возникает при сочетании механических нагрузок и агрессивной химической среды. Может приводить к образованию трещин и разрушению материала. Рабочие колеса из нержавеющей стали, работающие под высоким давлением в среде обычной морской, но горячей воды, могут подвергаться растрескиванию.
Материалы насосов, устойчивые к коррозии
Многие производители промышленных центробежных насосов минимизируют фактор коррозии за счёт использования особых материалов корпуса, рабочего колеса и уплотнений насосных установок. Это существенно увеличивает стоимость продукции, но обеспечивает длительную безотказную работу. Давайте ознакомимся с видами антикоррозийных материалов.
Нержавеющая сталь (марки 304, 316, 904L)
Нержавеющая сталь подходит для агрессивных сред благодаря своей высокой коррозионной стойкости, которая обеспечивается рядом особенностей. Основная особенность – наличие на её поверхности тонкой пассивной оксидной плёнки, состоящей из оксида хрома (Cr₂O₃). Эта плёнка предотвращает контакт основного металла с агрессивными веществами, самовосстанавливается при механических повреждениях, устойчиво защищает сталь от воздействия кислот, щелочей и солей. Также нержавеющая сталь содержит различные легирующие элементы, повышающие её устойчивость к коррозии:
- Хром (Cr, ≥10,5%) – основной элемент, формирующий пассивную защитную плёнку.
- Никель (Ni, 8-20%) – улучшает коррозионную стойкость в кислых средах.
- Молибден (Mo, 2-4%) – увеличивает устойчивость к хлоридной коррозии (например, в морской воде).
- Азот (N, 0.1-0.2%) – повышает механическую прочность и стойкость к точечной коррозии.
Разные марки нержавеющей стали подходят для различных агрессивных сред:
- AISI 304 – базовая сталь, подходит для слабокислых и нейтральных сред.
- AISI 316/316L – улучшенный вариант с добавлением молибдена, выдерживает разбавленные кислоты и устойчив к солям.
- AISI 904L – премиальный вариант нержавеющей стали с высокой коррозионной стойкостью. Компоненты промышленных насосов из AISI 904L без проблем выдерживают даже сильные кислоты: серную и фосфорную.
Дуплексная сталь (например, SAF 2205, 2507)

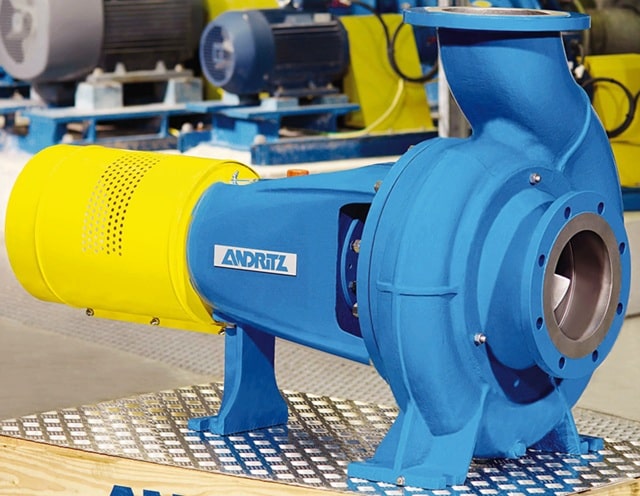

Это класс нержавеющих сталей, который сочетает в себе преимущества аустенитных и ферритных сталей. Она прочная, как углеродистая, и стойкая к коррозии, как нержавеющая. Дуплексная сталь дороже нержавеющей стали, но гораздо дешевле титана и его сплавов. К преимуществам можно отнести ещё и то, что дуплексная сталь в 2 раза прочнее, чем стандартные нержавеющие стали AISI 304 и 316, что позволяет уменьшать толщину стенок конструкций, снижая вес, а также выдерживать высокие давления и работать в условиях интенсивного механического износа. Для примера, рабочие части центробежных насосов Andritz S series выполнены именно из дуплексной стали.
Титан и сплавы на его основе
- Полностью инертен к большинству кислот.
- Отлично подходит для перекачивания азотной и фтористоводородной кислоты.
- Недостаток – высокая стоимость.
Полимерные и композитные материалы (PTFE, PVDF, FRP)
- PTFE (тефлон) – полностью химически инертный материал, но имеет низкую механическую прочность, легко царапается.
- PVDF – более прочный аналог, устойчив к большинству химических соединений.
- FRP (стеклопластик) – хорошее сочетание коррозионной стойкости и прочности.
Конструктивные особенности насосов для агрессивных сред
При выборе центробежного насоса для работы в агрессивных средах важно учитывать не только материал, из которого он будет изготовлен, но и важные конструктивные особенности:
- Наличие герметичной конструкции с магнитной муфтой исключает контакт металлических частей с агрессивной средой.
- Специальные покрытия, например, эмаль, тефлон или никелирование способны продлить срок службы промышленных насосов.
- Раздельные контуры охлаждения и смазки предотвращают загрязнение рабочей жидкости в случае протечки.
Экономическая эффективность и долговечность антикоррозионных решений
Использование насосов из устойчивых к агрессивным средам материалов снижает расходы на ремонт и замену оборудования в случае выхода из строя. В качестве примера, сравнение сроков службы в кислой среде:
- насос из углеродистой стали – до 2 лет;
- насос из нержавеющей стали 316L – 5-7 лет;
- насос из титана или его сплавов – более 15 лет.
Делаем выводы
Выбор промышленного центробежного насоса для работы в агрессивных средах требует учёта химических свойств жидкости, типа коррозии и материала конструкции насоса. Рекомендации по степени агрессивности среды:
- Для солёной морской воды подойдут насосы из обычной нержавеющей стали или марки AISI 304.
- Для универсального применения, так называемая «золотая середина», насосы из нержавеющей стали марки 316/316L, 904L или дуплексной стали.
- Для сильных кислот рекомендуем использовать насосы из нержавеющей стали марки AISI 904L, титана или PTFE.
Выбирая насос для агрессивной среды, важно учитывать не цену, а соответствие условиям эксплуатации. Правильный выбор позволит избежать простоев и серьёзных затрат на ремонт и замену оборудования в будущем.
