Переключатель ввода резерва: что это такое и как работает

Переключатель ввода резерва: что это такое и как работает

Основное назначение переключателя ввода резерва - переключение основной сети на резервную и наоборот. То есть, устройство отвечает за бесперебойное электроснабжение в сети. Представляет собой блок с автоматической начинкой. Используется как в частных домах, так и в торговых центрах, на промышленных предприятиях, в больницах, офисах. Принцип работы довольно прост: с помощью электроники устройство контролирует напряжение в сети, и как только пропадет электричество, переключает основную сеть на резервный источник - генератор. Причем запуск генератора он производит автоматически, без вмешательства людей. Как только в основной сети появляется напряжение, он получает сигнал о переходе на основную сеть и через некоторое время отключает генератор.

К переключателям ввода резерва применяются некоторые требования. Во-первых, они должны срабатываться на включение генератора за 0,3-0,8 с. Во-вторых, они должны срабатывать однократно и не реагировать на просадку в напряжении электросети. То есть, они не являются защитными устройствами от перепада напряжения. Переключатели совместимы с модульной аппаратурой и монтируются в распределительные щитки. В интернет-магазине Elektrovoz можно посмотреть выбор переключателей ввода резерва - цены, модели и их характеристики. Там же можно бесплатно проконсультироваться.

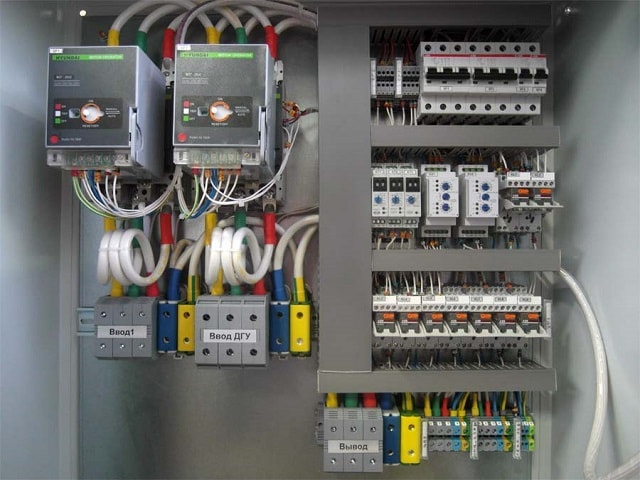

Переключатель ввода резерва: что это такое и как работает - фото1

Основные характеристики переключателей

"Мозгом" переключателя ввода резерва является блок индикации и логики, который контролирует состояние сети. Именно он подает сигнал релейной автоматике и контакторам на размыкание и замыкание. Также в конструкцию устройства входят контакторы, автоматы, релейный блок. Переключатели ввода резерва могут быть:

  • с восстановлением: при возобновлении работоспособности сети устройство запускает коммутаторы в обратную сторону и через время автоматически отключает резервный источник электропитания (генератор);
  • без восстановления: возобновление питания от основного источника нужно делать вручную;
  • одностороннего действия: один "поставщик" (фидер) основной, а остальные всегда резервные;
  • двустороннего действия: каждая из линий электропитания одновременно и резервная и основная, то есть они полностью взаимозаменяемые.

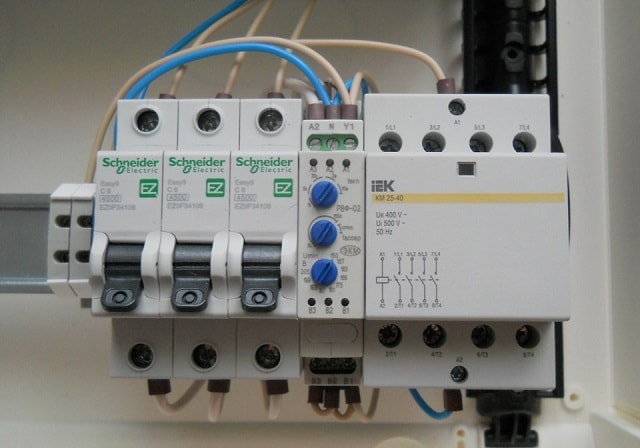

Переключатель ввода резерва: что это такое и как работает - фото2

Переключатели ввода резерва могут работать в ручном режиме. В таком случае между источниками питания перекоммутация происходит при помощи кнопок "стоп" и "пуск", которые находятся на панели устройства. Есть модели с автоматическим режимом работы - переключение происходит с помощью блока питания, а есть с полуавтоматическим режимом работы, когда на резерв переключение происходит автоматически, а возвращение к основной линии нужно выполнять вручную.

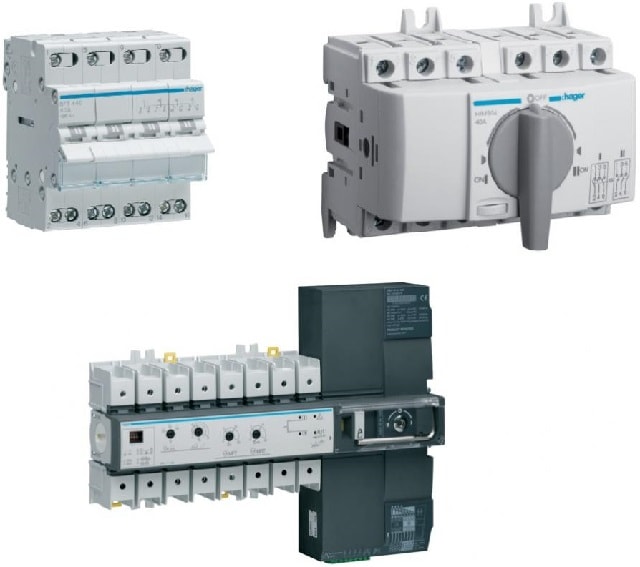

Переключатель ввода резерва: что это такое и как работает - фото3

Кроме того, переключатели ввода резерва могут различаться и по таким характеристикам:

  • номинальному нагрузочному току;
  • рабочему напряжению: есть модели с напряжением 230 В, 660 В, 400 В, 380 В;
  • числу полюсов: принято выделять одно-, двух, трех-, а также четырехфазные устройства;
  • размеру и материалу, из которого изготовлены;
  • креплению и виду установки: могут монтировать на панель или рейку в распределительном щитке;
  • степени влагозащиты: ІР20-30.

Есть модели с индикаторами включения и без них. Последние будут стоить дороже.

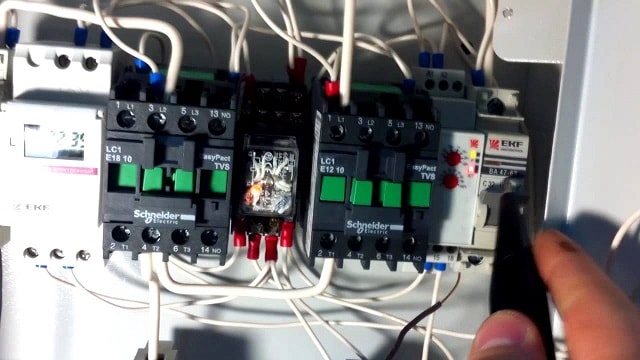

Переключатель ввода резерва: что это такое и как работает - фото4

Переключатели ввода резерва часто применяются в больницах, в цехах производственных предприятий, да и в частных домохозяйствах они не будут лишними. Последствия отсутствия электричества могут быть непредсказуемыми и опасными, например, в больницах во время операций. Вот поэтому рекомендуется иметь два независимых источника энергии: один основной, а другой резервный. А бесперебойное переключение между ними обеспечит переключатель ввода резерва.
