Как работает аппарат УЗИ: виды и особенности оборудования

Современные методики диагностики позволяют точно установить диагноз. Исследование организма с помощью аппаратов УЗИ – одно из самых популярных решений. Ультразвук позволяет получить достоверные данные о состоянии внутренних органов, считается безопасным и практически не имеет противопоказаний. Аппарат УЗИ - довольно дорогостоящее высокотехнологичное оборудование, посмотреть модели и цены на них можно тут https://rh.ua/ru/uzi-apparati/

Особенности конструкции УЗИ-аппарата

Несмотря на большое количество моделей устройств и выбор производителей, все УЗИ-сканеры функционируют по одному принципу. Главным элементом аппарата является датчик, именно он формирует и принимает ультразвуковые волны.

Как работает аппарат УЗИ: виды и особенности оборудования - фото1

Импульсный датчик управления нужен для изменения таких параметров, как сила, частота и длительность импульсов. Задача процессорного блока заключается в получении и обработке импульсов с последующим переводом их в данные на экране.

Специалист видит информацию на мониторе, на клавиатуре вводит дополнительные сведения, вносит коррективы. Результат обследования можно распечатать, поэтому к сканеру дополнительно подключают монитор.

Как работает аппарат УЗИ: виды и особенности оборудования - фото2

Как работает УЗИ-сканер

За счет пьезоэлектрического эффекта датчик генерирует звуковые волны. Для этой цели внутри конструкции находятся кварцевые пьезоэлектрические кристаллы. При воздействии на них электротока возникает вибрация, и образуются звуковые волны, а при отражении волн вырабатывается ЭДС.

Кристаллы окружены специальным фильтрующим слоем. Для приема нужных волн предусмотрена акустическая линза. От формы и размера датчика зависит площадь зоны видимости. Немаловажный параметр – рабочая частота. Она определяет глубину проникновения звуковой волны и качество готового изображения.

Как работает аппарат УЗИ: виды и особенности оборудования - фото3

При включении датчик начинает вырабатывать звуковые волны в диапазоне от 1 до 18 МГц. В процессе работы прибора частоту можно менять, например, для пациентов с разной комплекцией или для получения данных о смежных органах.

Ультразвук распространяется в организме по-разному в зависимости от среды, будь-то жидкость, костные структуры или мягкие ткани. В каждой из них он обладает определенной скоростью. Компьютер рассчитывает время прохождения вол от датчика до исследуемого органа и преобразует данные в понятную для человека информацию.

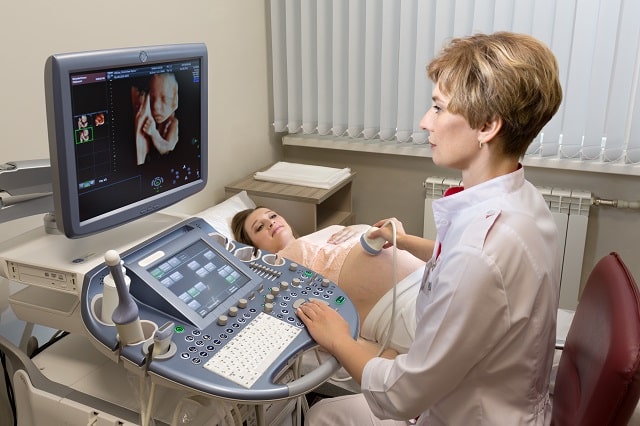

Как работает аппарат УЗИ: виды и особенности оборудования - фото4

Виды УЗИ-датчиков

Для исследования определенных органов и систем используются датчики того или иного вида.

  • Для обзора глубоко расположенных органов и тазобедренных суставов потребуется конвексный датчик.
  • Секторный датчик гарантирует хороший обзор на глубине с небольшой области. Его задействуют для изучения состояния межреберных промежутков и сердца.
  • Внутриполостные устройства незаменимы в акушерстве, гинекологии и урологии. Они предназначены для внутривагинальных и ректальных исследований.
  • Особый интерес представляют 3D и 4D приборы. Они производят посрезовое сканирование и выдают объемное изображение в режиме реального времени.
  • Лапароскопический датчик - трубка с излучателем на конце. Его используют при проведении лапароскопических вмешательств.
  • Линейный датчик мониторит верхние слои тканей глубиной до 10 мм, поэтому подходит для УЗИ молочных желез, кожи и сосудов.

УЗИ-аппараты различаются не только с точки зрения возможностей датчиков. Также такую медицинскую технику классифицируют как портативную и стационарную. Немаловажное значение имеют режимы визуализации. В продвинутых устройствах помимо стандартных вариантов предусмотрен цветной доплер, режим тканевой гармоники и ряд других функций.
