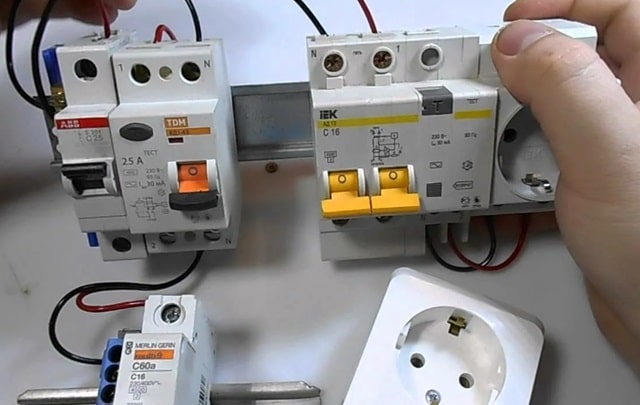

Устройство защитного отключения (сокращенно УЗО) предотвращает образование токов утечки в системе электропитания. УЗО не защищает электропроводку от высоких перегрузок и замыкания. Оно активируется только когда образуются токи утечки. Они возникают, если нарушена изоляция электропроводки или человек касается элементов, которые проводят ток, электроприборов с повреждениями. Устройство защитного отключения реагирует мгновенно, в течение долей секунды отключает небезопасный участок. Благодаря этому удается избежать возгорания и удара человека электричеством. По ссылке можно посмотреть цены на УЗО, а ниже разберемся с его особенностями.
Что такое устройство защитного отключения
В основе работы этого электроприбора - встроенный дифференциальный трансформатор. Он сравнивает показатели тока в проводнике при нагрузке со значением, которое возвращается в сеть. Эти цифры должны совпадать, Суммарное значение магнитного потока, который движется через магнитопровод, должно равняться нулю. Если человек касается частей прибора, проводящих ток, часть напряжения пройдет через его тело и уйдет в землю. И из-за этого значение магнитного потока больше не равняется нулю. Тогда происходит индукция, поэтому реле срабатывает, и поврежденный участок электроцепи отключается.
Виды устройств защитного отключения
Разработано много модификаций этого устройства. У УЗО различаются технические характеристики. Существует основные виды УЗО. Одно из основных различий в их деталях. УЗО бывают двух типов конструкции:
- Более надежные и электромеханические модели, поскольку они работают стабильно.
- Электронные УЗО оснащены усилителем, на который должна поступать энергия. Если ноль повреждается и на усилителе нет питания, устройство не реагирует на утечку.
Виды УЗО по типу утечки тока:
- Тип АС - это прибор для синусоидального переменного тока.
- Тип А подходит для пульсирующего постоянного тока.
- Тип В рассчитан на постоянный ток.
Различается предельное значение тока короткого замыкания. Наиболее востребованные показатели - 4,5 кА, 6 кА или 10 кА. Скорость срабатывания УЗО также различается: тип G дает обычную реакцию без задержки. Тип С - это селективный УЗО, у которого есть выдержка времени, составляющая от 150 до 500 мс.
Применение УЗО

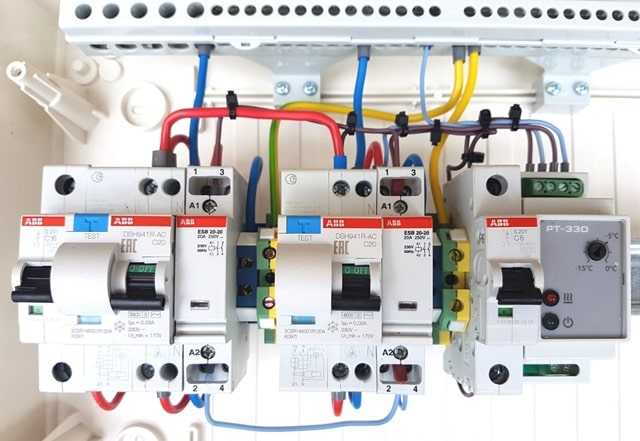

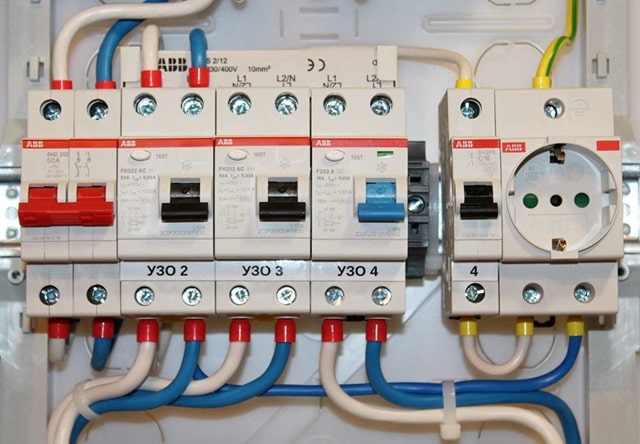

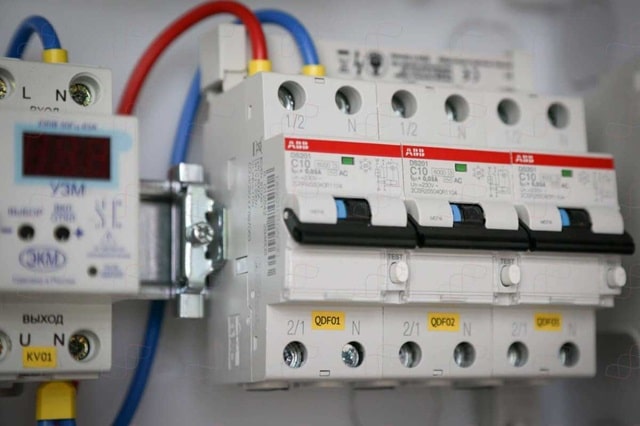

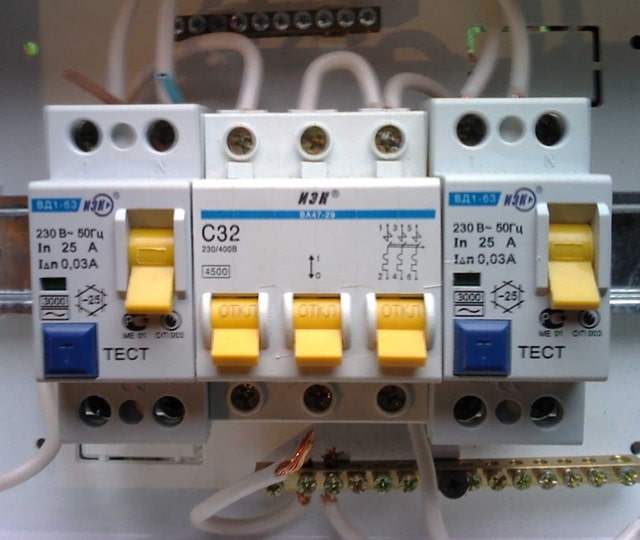

УЗО устанавливают в новостройках жилых кварталов, в офисных и общественных зданиях, в цехах промышленных предприятий в обязательном порядке во многих странах. Также они необходимы в помещениях, где используют электроинструмент в особо опасных условиях. УЗО входит в комплектацию распределительных щитов, электрощитков в квартирах и на этажах. Торговые контейнеры из металла, модульные здания также обязательно оснащают УЗО. Это система требует правильного заземления в соответствии с современными правилами сферы энергетики. Это касается как организаций, так и частных пользователей электричеством.
